Variador de Velocidad CFW500

El convertidor de frecuencia WEG CFW500 es un equipo de alto desempeño, con características avanzadas de control de motores y una capacidad de adaptarse a diversas aplicaciones industriales.

Catálogo convertidor CFW500

Toda la información detallada sobre los modelos CFW500

Descargar
Guía de instalación rápida

Puesta en marcha de la línea de convertidores CFW500 WEG.

Descargar

Con diseño moderno y rango de potencias de 0,25 a 75 cv, el convertidor de frecuencia CFW500 es un accionamiento de velocidad variable de alta performance, que auxilia en el control de velocidad y del torque en motores de inducción trifásicos. El equipo cuenta con control vectorial sensorless, vectorial con Encoder o escalar y control de motores de imanes permanentes, SoftPLC, que agrega funciones de CLP (Controlador Lógico Programable), Funciones de Seguridad STO y SS1, Pump Genius, que trae funciones dedicadas para bombeo y módulos plug-in seleccionables, que proporcionan una solución flexible y optimizada para cualquier aplicación.


Convertidor de Frecuencia CFW500

Alimentación Monofásica 200-240Vca- In: 2,6A - Pot. 0,5hp - Tamaño A - Sin Frenado Incluido

Convertidor de Frecuencia CFW500 2,6A

Cód.: 15571949

CFW500 A 02P6 S2 NB20 G2
Alimentación Monofásica 200-240Vca- In: 2,6A - Pot. 0,5hp - Tamaño A - Sin Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 2,6A - Pot. 1hp - Tamaño A - Sin Frenado Incluido

Convertidor de Frecuencia CFW500 2,6A

Cód.: 15573714

CFW500 A 02P6 T4 NB20 G2
Alimentación Trifásica 380-480Vca- In: 2,6A - Pot. 1hp - Tamaño A - Sin Frenado Incluido


Alimentación Monofásica 200-240Vca- In: 4,3A - Pot. 1hp - Tamaño A - Sin Frenado Incluido

Convertidor de Frecuencia CFW500 4,3A

Cód.: 15571953

CFW500 A 04P3 S2 NB20 G2
Alimentación Monofásica 200-240Vca- In: 4,3A - Pot. 1hp - Tamaño A - Sin Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 4,3A - Pot. 2hp - Tamaño A - Sin Frenado Incluido

Convertidor de Frecuencia CFW500 4,3A

Cód.: 15573819

CFW500 A 04P3 T4 NB20 G2
Alimentación Trifásica 380-480Vca- In: 4,3A - Pot. 2hp - Tamaño A - Sin Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 6,5A - Pot. 3hp - Tamaño B - Con Frenado Incluido

Convertidor de Frecuencia CFW500 6,5A

Cód.: 15575665

CFW500 B 06P5 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 6,5A - Pot. 3hp - Tamaño B - Con Frenado Incluido


Alimentación Monofásica 200-240Vca- In: 7A - Pot. 2hp - Tamaño A - Sin Frenado Incluido

Convertidor de Frecuencia CFW500 7A

Cód.: 15572573

CFW500 A 07P0 S2 NB20 G2
Alimentación Monofásica 200-240Vca- In: 7A - Pot. 2hp - Tamaño A - Sin Frenado Incluido


Alimentación Monofásica 200-240Vca- In: 10A - Pot. 3hp - Tamaño B - Con Frenado Incluido

Convertidor de Frecuencia CFW500 10A

Cód.: 15575067

CFW500 B 10P0 B2 DB20 G2
Alimentación Monofásica 200-240Vca- In: 10A - Pot. 3hp - Tamaño B - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 10A - Pot. 6hp - Tamaño B - Con Frenado Incluido

Convertidor de Frecuencia CFW500 10A

Cód.: 15575699

CFW500 B 10P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 10A - Pot. 6hp - Tamaño B - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 14A - Pot. 7,5hp - Tamaño C- Con Frenado Incluido

Convertidor de Frecuencia CFW500 14A

Cód.: 15575707

CFW500 C 14P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 14A - Pot. 7,5hp - Tamaño C- Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 16A - Pot. 10hp - Tamaño C - Con Frenado Incluido

Convertidor de Frecuencia CFW500 16A

Cód.: 15575711

CFW500 C 16P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 16A - Pot. 10hp - Tamaño C - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 24A - Pot. 15hp - Tamaño D - Con Frenado Incluido

Convertidor de Frecuencia CFW500 24A

Cód.: 15576919

CFW500 D 24P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 24A - Pot. 15hp - Tamaño D - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 31A - Pot. 20hp - Tamaño D - Con Frenado Incluido

Convertidor de Frecuencia CFW500 31A

Cód.: 15577021

CFW500 D 31P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 31A - Pot. 20hp - Tamaño D - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 39A - Pot. 25hp - Tamaño E - Con Frenado Incluido

Convertidor de Frecuencia CFW500 39A

Cód.: 15577211

CFW500 E 39P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 39A - Pot. 25hp - Tamaño E - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 49A - Pot. 30hp - Tamaño E - Con Frenado Incluido

Convertidor de Frecuencia CFW500 49A

Cód.: 15577452

CFW500 E 49P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 49A - Pot. 30hp - Tamaño E - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 77A - Pot. 50hp - Tamaño F - Con Frenado Incluido

Convertidor de Frecuencia CFW500 77A

Cód.: 15733937

CFW500 F 77P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 77A - Pot. 50hp - Tamaño F - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 88A - Pot. 60hp - Tamaño F - Con Frenado Incluido

Convertidor de Frecuencia CFW500 88A

Cód.: 15734064

CFW500 F 88P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 88A - Pot. 60hp - Tamaño F - Con Frenado Incluido


Alimentación Trifásica 380-480Vca- In: 105A - Pot. 75hp - Tamaño F - Con Frenado Incluido

Convertidor de Frecuencia CFW500 105A

Cód.: 15734119

CFW500 F 0105P0 T4 DB20 G2
Alimentación Trifásica 380-480Vca- In: 105A - Pot. 75hp - Tamaño F - Con Frenado Incluido



ACCESORIOS PARA Convertidor de Frecuencia CFW500 WEG

Módulo Comunicación Profinet/IO

CFW500-CEPN-IO

Cód.: 12892816

Módulo Comunicación Profinet/IO


Módulo Comunciación Modbus TCP

CFW500-CEMB-TCP

Cód.: 12892815

Módulo Comunciación Modbus TCP


Módulo Comunicación Ethernet/IP

CFW500-CETH-IP

Cód.: 12892814

Módulo Comunicación Ethernet/IP


Mod. Com. Profibus DP & DP-V1 (DB9)

CFW500-CPDP

Cód.: 14742131

Mod. Com. Profibus DP & DP-V1 (DB9)


Mod. Com. Profibus DP & DP-V1 (Borne)

CFW500-CPDP2

Cód.: 12443605

Mod. Com. Profibus DP & DP-V1 (Borne)


Módulo Entrada de Encoder

CFW500-ENC

Cód.: 12619000

Módulo Entrada de Encoder


Mod. Com. USB + Cable

CFW500-CUSB

Cód.: 14742001

Mod. Com. USB + Cable


HMI Remota-IP 54

CFW500-HMIR

Cód.: 11833992

HMI Remota-IP 54


Módulo Memoria Flash

CFW500-MMF

Cód.: 11636485

Módulo Memoria Flash


Mod. Exp. (6 ED, 3 EA, 2 SA, 1 SR, 3 ST)

CFW500-IOAD

Cód.: 14742129

Mod. Exp. (6 ED, 3 EA, 2 SA, 1 SR, 3 ST)


Mod. Exp. (8 ED, 1 EA, 1 SA, 1 SR, 4 ST)

CFW500-IOD

Cód.: 14742006

Mod. Exp. (8 ED, 1 EA, 1 SA, 1 SR, 4 ST)


Mod. Comunicación Serial RS-232

CFW500-CRS232

Cód.: 14742005

Mod. Comunicación Serial RS-232


Mod. Com. CAN (CANopen/DeviceNet)

CFW500-CCAN

Cód.: 14741999

Mod. Com. CAN (CANopen/DeviceNet)


Mod. Exp. (4 ED, 1 EA, 1 SA, 4 SR, 1 ST)

CFW500-IOR-B

Cód.: 14968050

Mod. Exp. (4 ED, 1 EA, 1 SA, 4 SR, 1 ST)


Cable para HMI Remota de 10 m

CFW500-CCHMIR10M

Cód.: 12330463

Cable para HMI Remota de 10 m


Cable para HMI Remota de 5 m

CFW500-CCHMIR05M

Cód.: 12330461

Cable para HMI Remota de 5 m


Cable para HMI Remota de 3 m

CFW500-CCHMIR03M

Cód.: 12330460

Cable para HMI Remota de 3 m


Cable para HMI Remota de 1 m

CFW500-CCHMIR01M

Cód.: 12330016

Cable para HMI Remota de 1 m


Mod. Comunicación RS-485

CFW500-CRS485-B

Cód.: 15353140

Mod. Comunicación RS-485


Nota: ED (Ent. Digital); EA (Ent. Analógica); SR (Sal. Relé); SA (Sal. Analógica); ST (Sal. a Transitor)

Dimensiones CFW500

Tamaño Altura (mm) Ancho (mm) Profundidad (mm) Peso (kg)
A 189,1 75,2 149,5 0,8
B 199,1 100,2 160,1 1,2
C 210,0 135,2 165,1 2,0
D 306,6 180,0 166,5 4,3
E 350,0 220,0 191,5 10,0
F 550,0 300,0 254,0 26,0

Características

  • Corriente de salida de 1,0 a 105 A (0,25 a 75,0 cv);
  • Tensión de alimentación monofásica o trifásica 200-240 V o 380-480 V;
  • Control escalar (V/F), Control Vectorial (VVW), Vectorial Sensorless o con Encoder, Control de motores de Imanes
  • Permanentes (VVW PM);
  • Módulos plug-in seleccionables;
  • Filosofía Plug & Play;

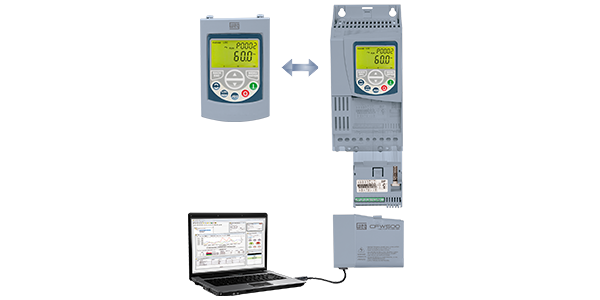

  • Interfaz de operación y programación (IHM) incorporada;
  • Puerto RS485 incorporado (en cualquier módulo plug-in seleccionado);
  • Pump Genius: funciones dedicadas para el accionamiento de bombas;
  • Funciones de Seguridad: STO y SS1 nivel SIL 3 / PLe;
  • SoftPLC - funcionalidades de CLP incorporadas;
  • IGBT de frenado (disponible a partir del tamaño B);
  • Protección clase 3C2 o 3C3 para aplicaciones en ambientes con agentes químicos corrosivos;
  • Grado de protección IP20 (estándar), NEMA1 o IP66 (opcional);
  • Ventilador con sistema de intercambio rápido;
  • Filtro RFI interno (opcional);
  • Puerto de comunicación USB (accesorio CFW500-CUSB);
  • Softwares de programación gratuitos WLP y WPS disponibles aquí.
Variador de velocidad WEG flexible por su aplia gama de potencias
Flexible

Conectividad, Recursos y funciones avanzadas, Opciones de montaje.

El CFW500 es un equipo robusto
Robusto

Versión con grado de protección IP66 / NEMA type 4x

Innovador

SoftPLC - funciones de CLP incorporadas, Software de programación gratuito

Fiable

Protección contra falla a tierra, cortocircuito, sobretemperatura y otras.

Sistema Pump Genius

sim

El Pump Genius Simplex agrega funciones ideales al convertidor de frecuencia para control de una única bomba

multi

El Pump Genius Multipump posibilita el control de dos o más bombas con solamente un convertidor

multi

La versión Pump Genius Multiplex permite que el convertidor controle, monitoree y gestione todo el sistema solo, eliminando la necesidad de PLC externo

CFW500 con Pump Genius mejora el desempeño y proporciona ahorro de energía eléctrica
Ahorro de Energía

La utilización del CFW500 con Pump Genius mejora el desempeño y proporciona ahorro de energía eléctrica. Utilizando el control PID en conjunto con los motores W22 Premium WEG y reduciendo, incluso de forma mínima, la variacion de la velocidad de la bomba, es posible una reducción de consumo de energía eléctrica de aproximadamente 15%, en comparación com los sistemas convencionales, contribuyendo así al desarrollo sostenible del planeta.

Pump Genius detecta cuando la bomba está consumiendo más energía de lo que debería
Alarma de Rotura de la Tubería

El Pump Genius detecta cuando la bomba está consumiendo más energía de lo que debería. A través de informaciones de carga y velocidad, el ccionamiento monitorea y avisa automáticamente si la tubería está con pérdidas. Además de eso, con el monitoreo de la presión del sistema, puede ser detectada una condición de obstrucción, a través de que la presión máxima accione la alarme de obstrucción de la tubería.

aumentando la vida útil de la bomba
Función Dormir y Despertar

La función dormir mantiene la bomba en modo de espera cuando la demanda o el flujo están debajo del mínimo, previniendo que la bomba funcione en baja velocidad por largos períodos y permitiendo ahorro de energía eléctrica y aumentando la vida útil de la bomba. La función despertar reinicia automaticamente el suminitro de agua, cuando la presión en tubería baja a un valor definido como valor mínimo de presión.

CFW500 Función Llenado de la Tubería
Función Llenado de la Tubería

Permite con que en el inicio del control, la tubería sea llenada lentamente durante un tiempo determinado, permitindo la lubricación y el llenado inicial de forma suave, con la finalidad de evitar los “Golpes de Ariete”, que puedem dañar la tubería durante el arranque.

¿Sabías que con el convertidor CFW500 de WEG puedes mejorar el rendimiento y la eficiencia de tus equipos eléctricos?

Los convertidores de frecuencia son dispositivos que permiten controlar la velocidad y el torque de los motores eléctricos mediante la variación de la frecuencia y la tensión de alimentación. El convertidor CFW500 de WEG es uno de los modelos más destacados del mercado, gracias a sus prestaciones y su tecnología avanzada. A continuación, te explicaremos todo lo que necesitas saber sobre este variador de velocidad.

El CFW500 ofrece una serie de ventajas en comparación con otros sistemas de control de velocidad, ya que no solo permite ajustar la velocidad del motor eléctrico, sino que también optimiza su funcionamiento en función de las necesidades de la aplicación industrial. Por ejemplo, el CFW500 puede ajustar la curva de torque del motor, lo que permite una mayor precisión en la aplicación de la fuerza y una disminución en la generación de calor.
