Interruptor Automático DWB

Aplicaciones industriales, comerciales y domiciliarias

La línea DWB de interruptores en caja moldeada WEG fue desarrolla y fabricada en conformidad con las normas IEC 60947-1 e IEC 60947-2 satisfaciendo las necesidades de maniobra y protección en circuitos de distribución hasta 1.600 A.

El Interruptor Correcto para Su Aplicación

La nueva versión de interruptores DWB está disponible con tres tipos de protección, es decir, interruptores con protección Termomagnética, protección Magnética y interruptores con protección Electrónica de tipo LSI, específicos para cada tipo de carga. Para circuitos de distribución, en general hasta 800 A, los interruptores con elemento Termomagnético proporcionan protección eficiente contra sobrecarga y cortocircuito, tanto para aplicaciones en corriente alterna como en corriente continua, permitiendo el montaje de sistemas de distribución de forma económica y segura.


Para los circuitos de distribución de 500 A a 1.600 A los interruptores con protección electrónica de tipo LSI permiten la optimización de los circuitos de protección, así como una mayor precisión de operación a través de las siguientes protecciones:

Protección contra sobrecarga (“L” = retardo de Larga duración)
Protección contra cortocircuito de corta duración (“S” = retardo de corta duración) permitiendo una acción selectiva en caso de corrientes de cortocircuito
Protección instantánea contra cortocircuito (“I” = Instantáneo)

Tabla de equipos disponibles

Interruptores hasta 250A (Termomagnéticos)

Interruptores hasta 800A (Termomagnéticos)

Interruptores hasta 1600A (Electrónicos)

Accesorios para DWB160

Accesorios para DWB250

Accesorios para DWB400

Accesorios para DWB800

Accesorios para DWB1000

Accesorios para DWA1600

Interruptores hasta 250A (Termomagnéticos)

Interruptor Tripolar - Capacidad de Ruptura "B"

Código Referencia Descripción Consultar

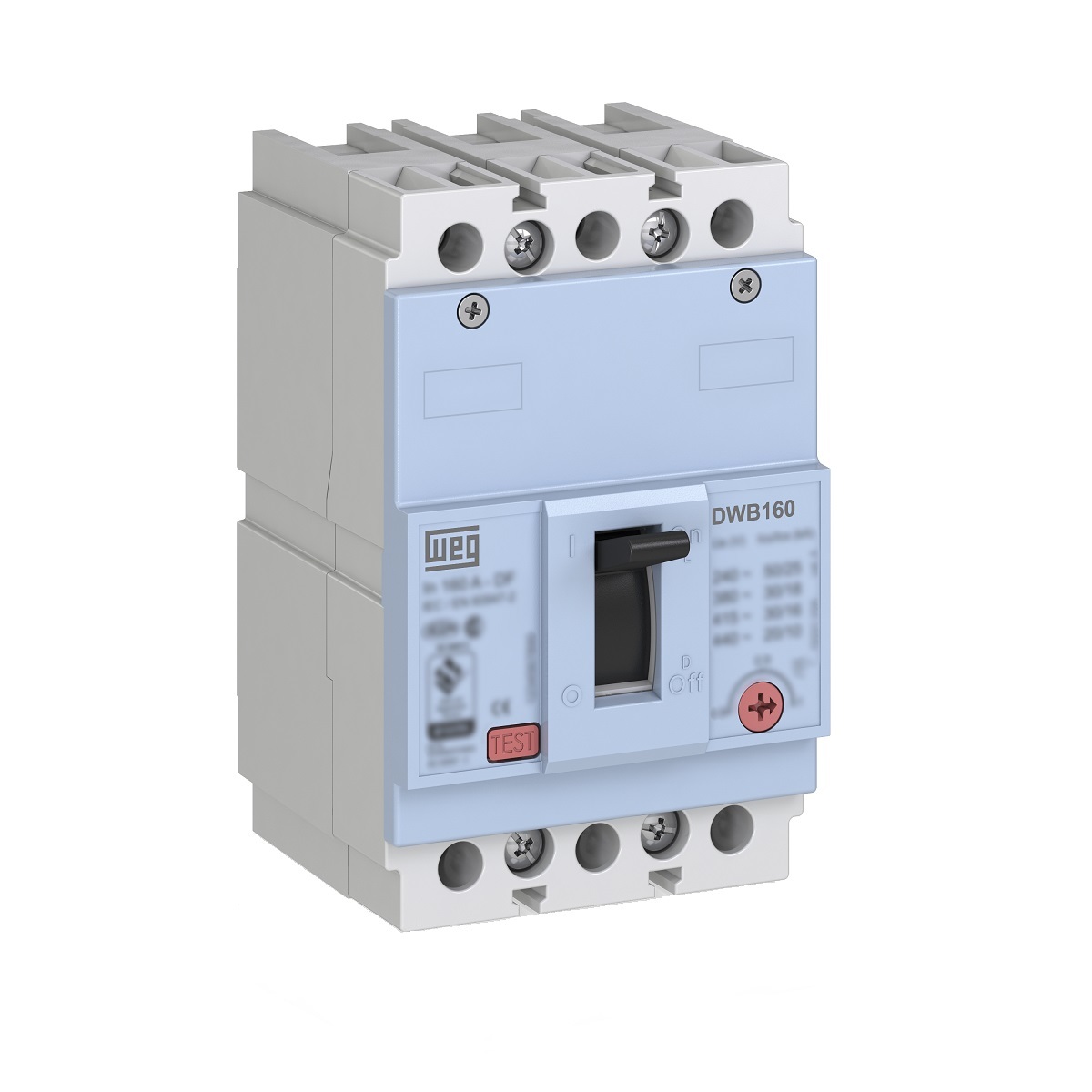

82000802 DWB160B40-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 32-40A - Icu 16kA (380VCA)
82000804 DWB160B50-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 40-50A - Icu 16kA (380VCA)
82000806 DWB160B63-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 50-63A - Icu 16kA (380VCA)
82000808 DWB160B80-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 63-80A - Icu 16kA (380VCA)
82000810 DWB160B100-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 80-100A - Icu 16kA (380VCA)
82000812 DWB160B125-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 100-125A - Icu 16kA (380VCA)
82000814 DWB160B160-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 125-160A - Icu 16kA (380VCA)

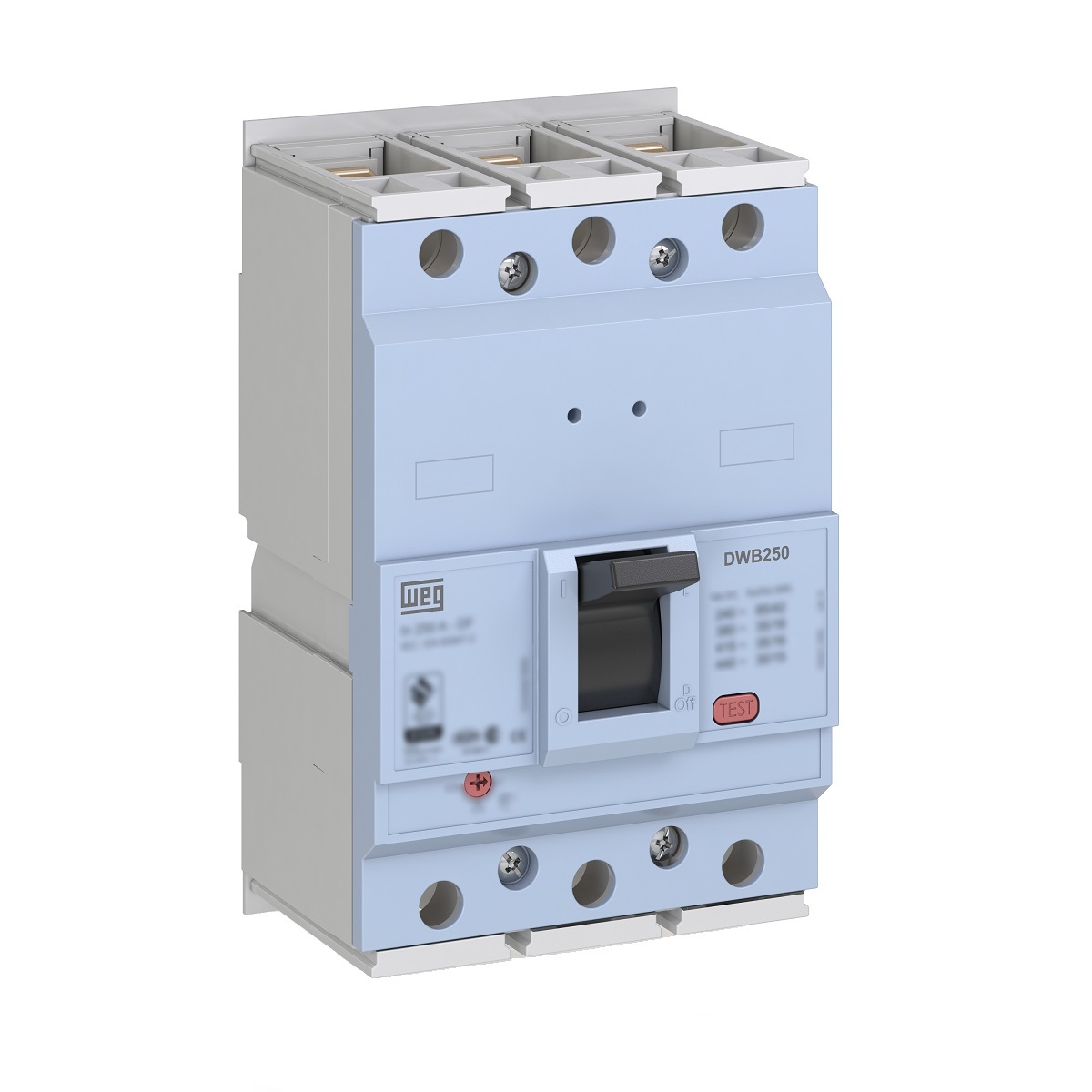

82000816 DWB250B 200-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 160-200A - Icu 16kA (380VCA)
82000818 DWB250 B250-3DF Tripolar Capacidad de Ruptura B - Térmico Reg: 200-250A - Icu 16kA (380VCA)

Interruptor Tripolar - Capacidad de Ruptura "N"

Código Referencia Descripción Consultar
82000801 DWB160N40-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 32-40A - Icu 36kA (380VCA)
82000803 DWB160N50-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 40-50A - Icu 36kA (380VCA)
82000805 DWB160N63-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 50-63A - Icu 36kA (380VCA)
82000807 DWB160N80-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 63-80A - Icu 36kA (380VCA)
82000809 DWB160N100-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 80-100A - Icu 36kA (380VCA)
82000811 DWB160N125-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 100-125A - Icu 36kA (380VCA)
82000813 DWB160N160-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 125-160A - Icu 36kA (380VCA)
82000817 DWB250N 200-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 160-200A - Icu 35kA (380VCA)
82000819 DWB250N 250-3DF Tripolar Capacidad de Ruptura N - Térmico Reg: 200-250A - Icu 35kA (380VCA)

Interruptor Tetrapolar - Capacidad de Ruptura "B"

Código Referencia Descripción Consultar

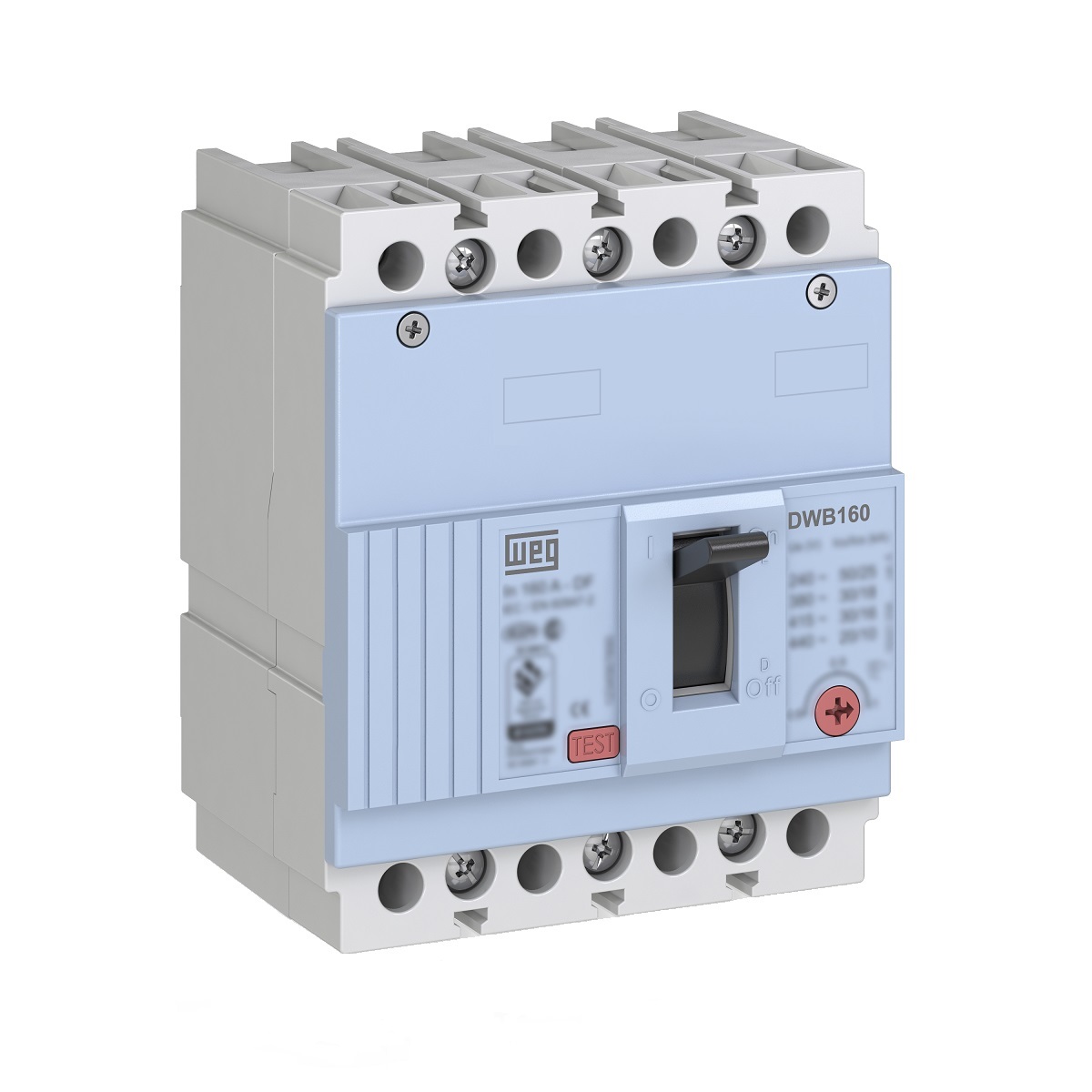

82000860 DWB160B-40-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 32-40A - Icu 16kA (380VCA)
82000890 DWB160B-50-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 40-50A - Icu 16kA (380VCA)
82000862 DWB160B-63-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 50-63A - Icu 16kA (380VCA)
82000864 DWB160B-80-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 63-80A - Icu 16kA (380VCA)
82000866 DWB160B-100-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 80-100A - Icu 16kA (380VCA)
82000868 DWB160B-125-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 100-125A - Icu 16kA (380VCA)
82000870 DWB160B-160-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 125-160A - Icu 16kA (380VCA)

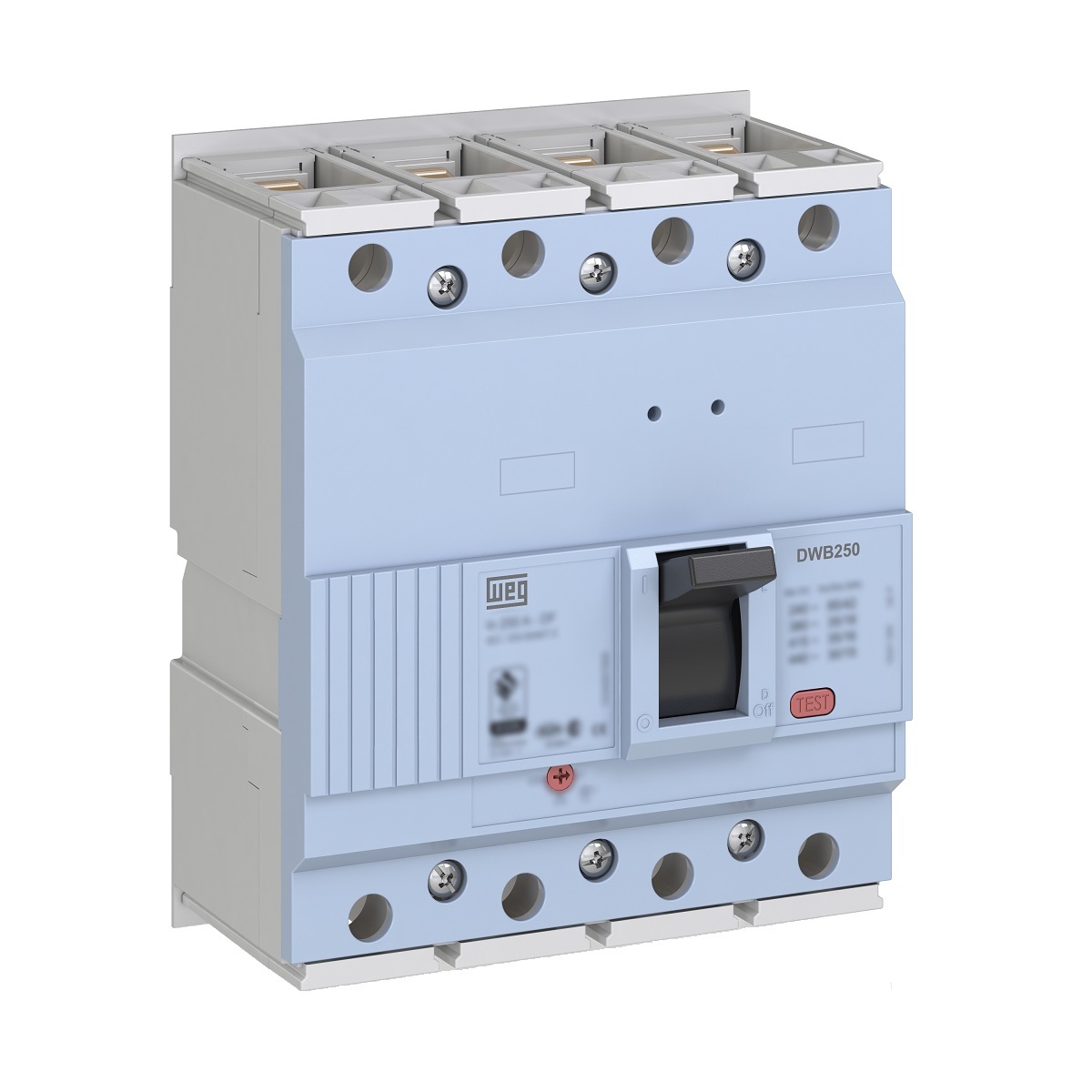

82000886 DWB250B 200-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 160-200A - Icu 16kA (380VCA)
82000888 DWB250B 250-4DF Tetrapolar Capacidad de Ruptura B - Térmico Reg: 200-250A - Icu 16kA (380VCA)

Interruptor Tetrapolar - Capacidad de Ruptura "N"

Código Referencia Descripción Consultar
82000861 DWB160N-40-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 32-40A - Icu 36kA (380VCA)
82000891 DWB160N-50-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 40-50A - Icu 36kA (380VCA)
82000863 DWB160N-63-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 50-63A - Icu 36kA (380VCA)
82000865 DWB160N-80-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 63-80A - Icu 36kA (380VCA)
82000867 DWB160N-100-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 80-100A - Icu 36kA (380VCA)
82000869 DWB160N-125-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 100-125A - Icu 36kA (380VCA)
82000871 DWB160N-160-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 125-160A - Icu 36kA (380VCA)
82000887 DWB250N 200-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 160-200A - Icu 36kA (380VCA)
82000889 DWB250N 250-4DF Tetrapolar Capacidad de Ruptura N - Térmico Reg: 200-250A - Icu 36kA (380VCA)

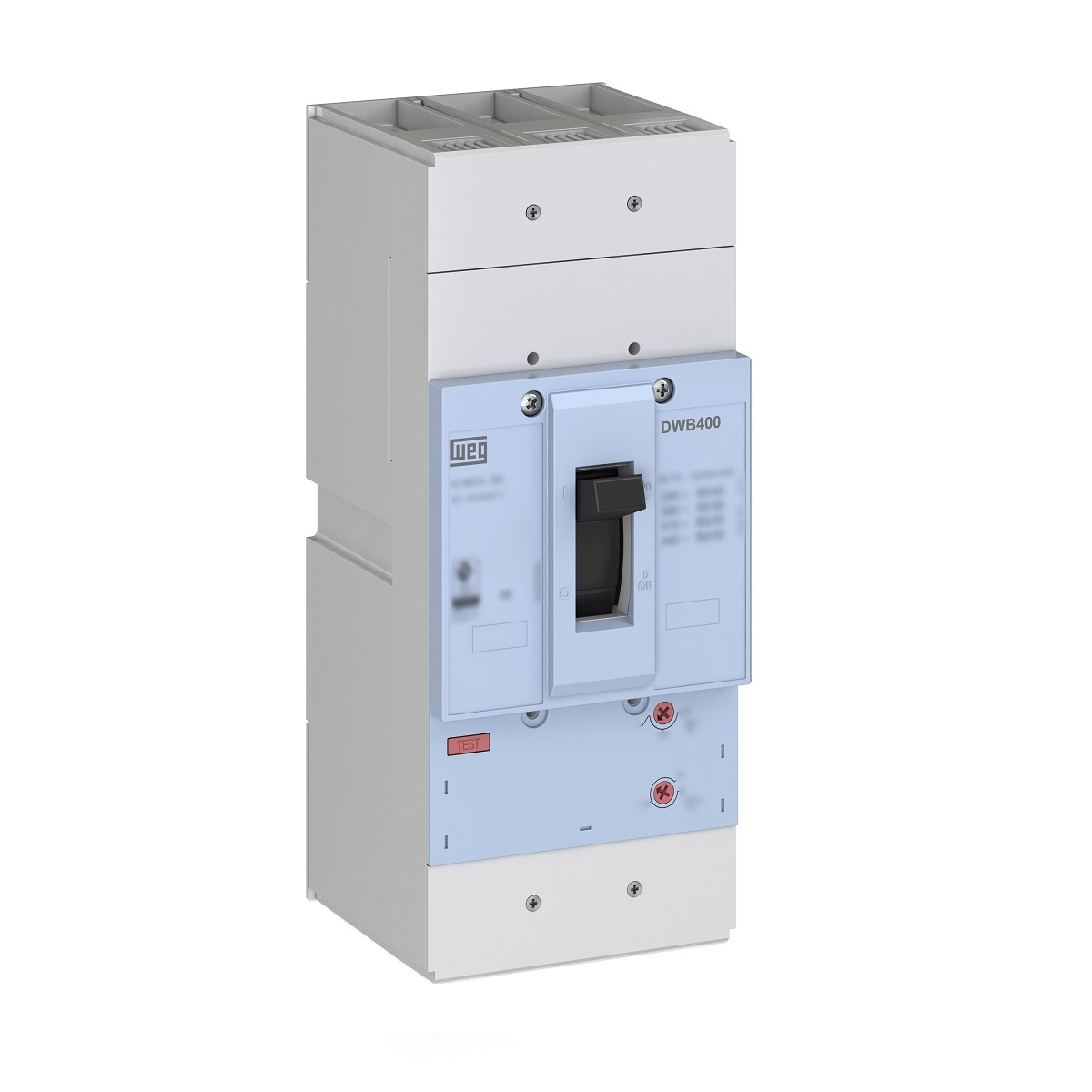

Interruptores hasta 800A (Termomagnéticos)

Interruptor Tripolar - Capacidad de Ruptura "N" y "S"

Código Referencia Descripción Consultar
82000900 DWB400N320-3DA Tripolar Capacidad de Ruptura N - Térmico Reg: 250-320A - Icu 35kA (380VCA)
82000901 DWB400N400-3DA Tripolar Capacidad de Ruptura N - Térmico Reg: 320-400A - Icu 35kA (380VCA)

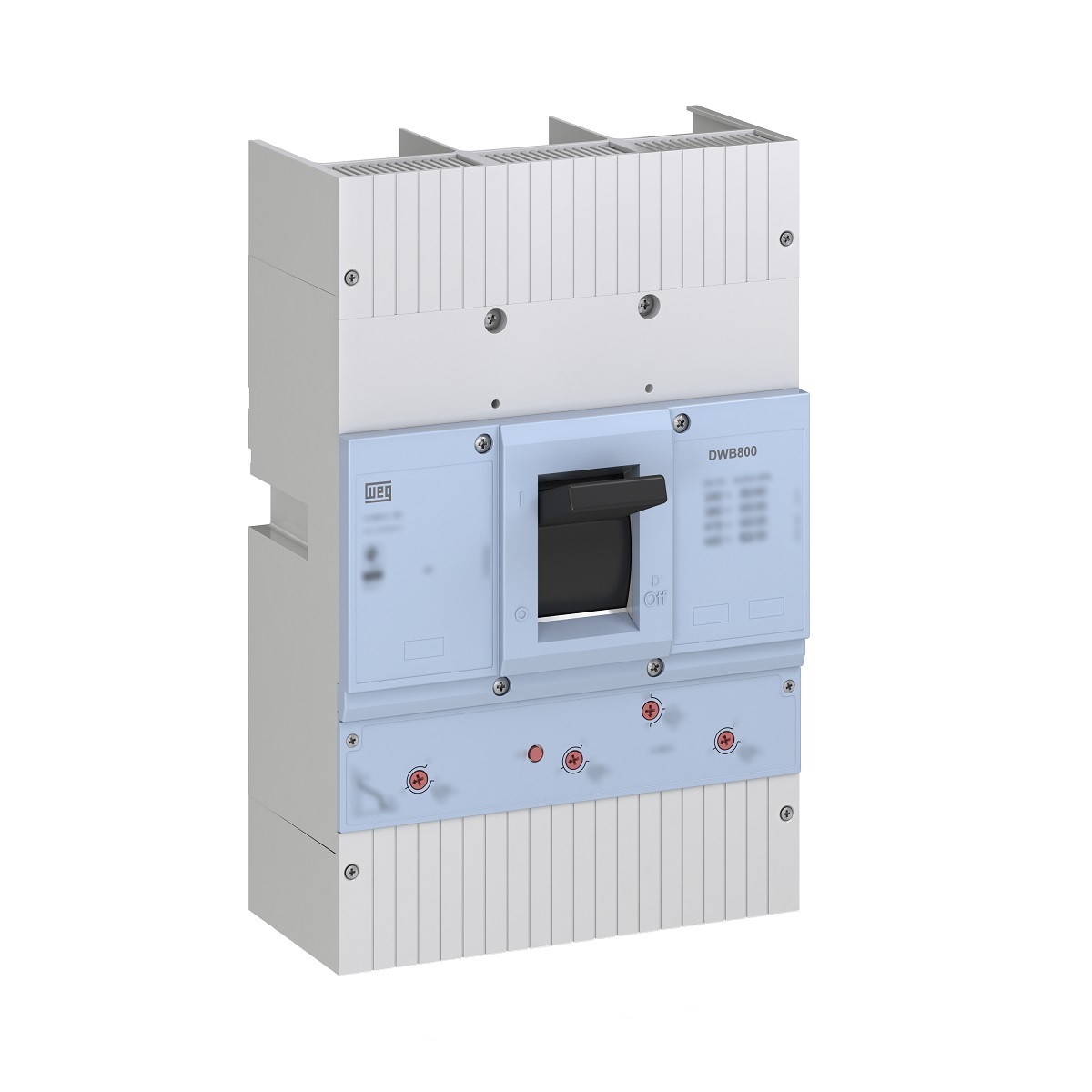

82000442 DWB800S500-3DA Tripolar Capacidad de Ruptura S - Térmico Reg: 400-500A - Icu 35kA (380VCA)
82000443 DWB800S630-3DA Tripolar Capacidad de Ruptura S - Térmico Reg: 500-630A - Icu 35kA (380VCA)
82000444 DWB800S800-3DA Tripolar Capacidad de Ruptura S - Térmico Reg: 630-800A - Icu 35kA (380VCA)

Interruptor Tripolar - Capacidad de Ruptura "H"

Código Referencia Descripción Consultar
82000905 DWB400H320-3DA Tripolar Capacidad de Ruptura H - Térmico Reg: 250-320A - Icu 35kA (380VCA)
82000906 DWB400H400-3DA Tripolar Capacidad de Ruptura H - Térmico Reg: 320-400A - Icu 35kA (380VCA)
82000448 DWB800H500-3DA Tripolar Capacidad de Ruptura H - Térmico Reg: 400-500A - Icu 65kA (380VCA)
82000449 DWB800H630-3DA Tripolar Capacidad de Ruptura H - Térmico Reg: 500-630A - Icu 65kA (380VCA)
82000450 DWB800H800-3DA Tripolar Capacidad de Ruptura H - Térmico Reg: 630-800A - Icu 65kA (380VCA)

Interruptor Tetrapolar - Capacidad de Ruptura "N" y "S"

Código Referencia Descripción Consultar
82000903 DWB400N320-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 250-320A - Icu 35kA (380VCA)
82000904 DWB400N400-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 320-400A - Icu 35kA (380VCA)

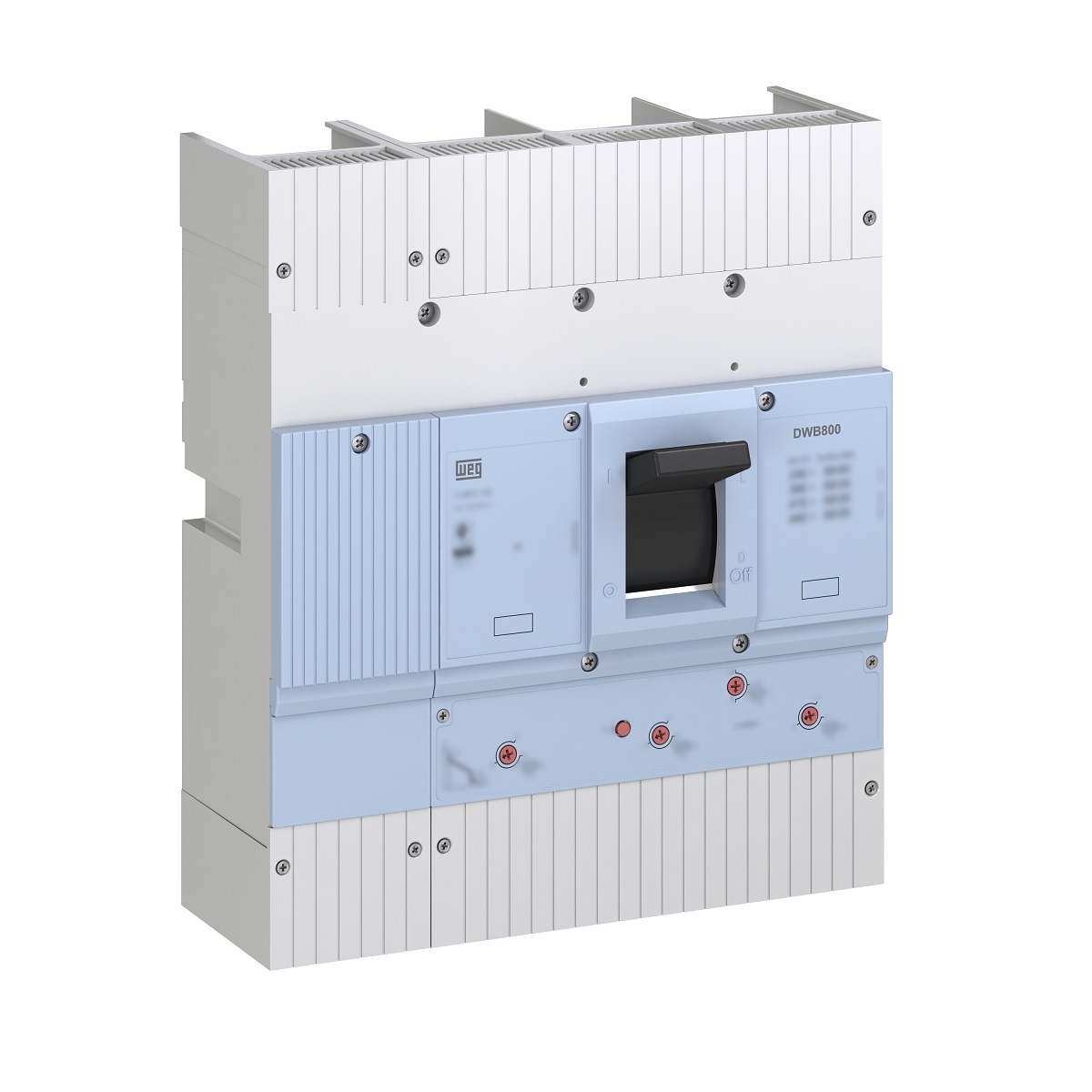

82000458 DWB800S500-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 400-500A - Icu 35kA (380VCA)
82000459 DWB800S630-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 500-630A - Icu 35kA (380VCA)
82000460 DWB800S800-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 630-800A - Icu 35kA (380VCA)

Interruptor Tetrapolar - Capacidad de Ruptura "H"

Código Referencia Descripción Consultar
82000907 DWB400H320-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 250-320A - Icu 65kA (380VCA)
82000908 DWB400H400-4DA Tetrapolar Capacidad de Ruptura N - Térmico Reg: 320-400A - Icu 65kA (380VCA)
82000468 DWB800H500-4DA Tetrapolar Capacidad de Ruptura H - Térmico Reg: 400-500A - Icu 65kA (380VCA)
82000469 DWB800H630-4DA Tetrapolar Capacidad de Ruptura H - Térmico Reg: 500-630A - Icu 65kA (380VCA)
82000470 DWB800H800-4DA Tetrapolar Capacidad de Ruptura H - Térmico Reg: 630-800A - Icu 65kA (380VCA)

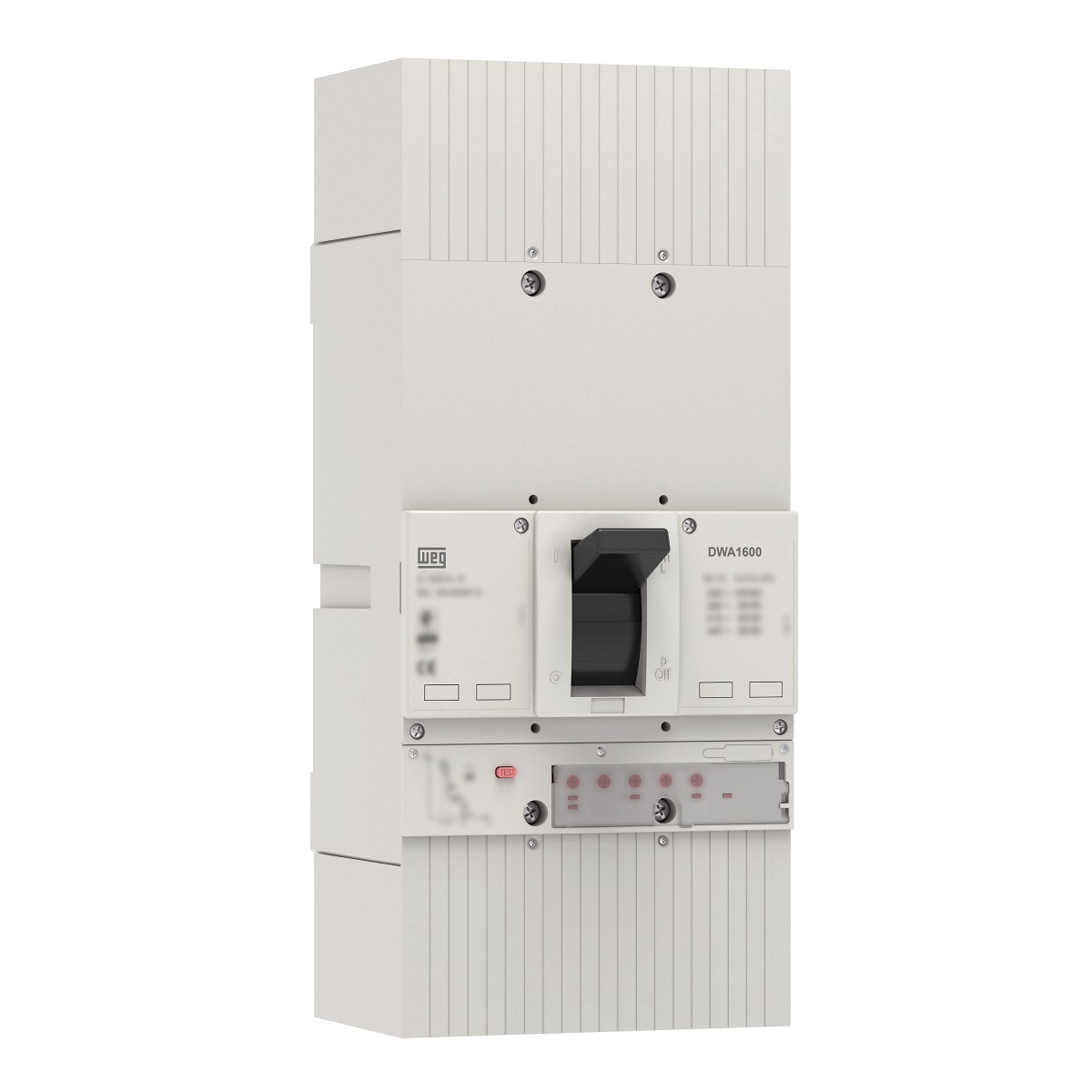

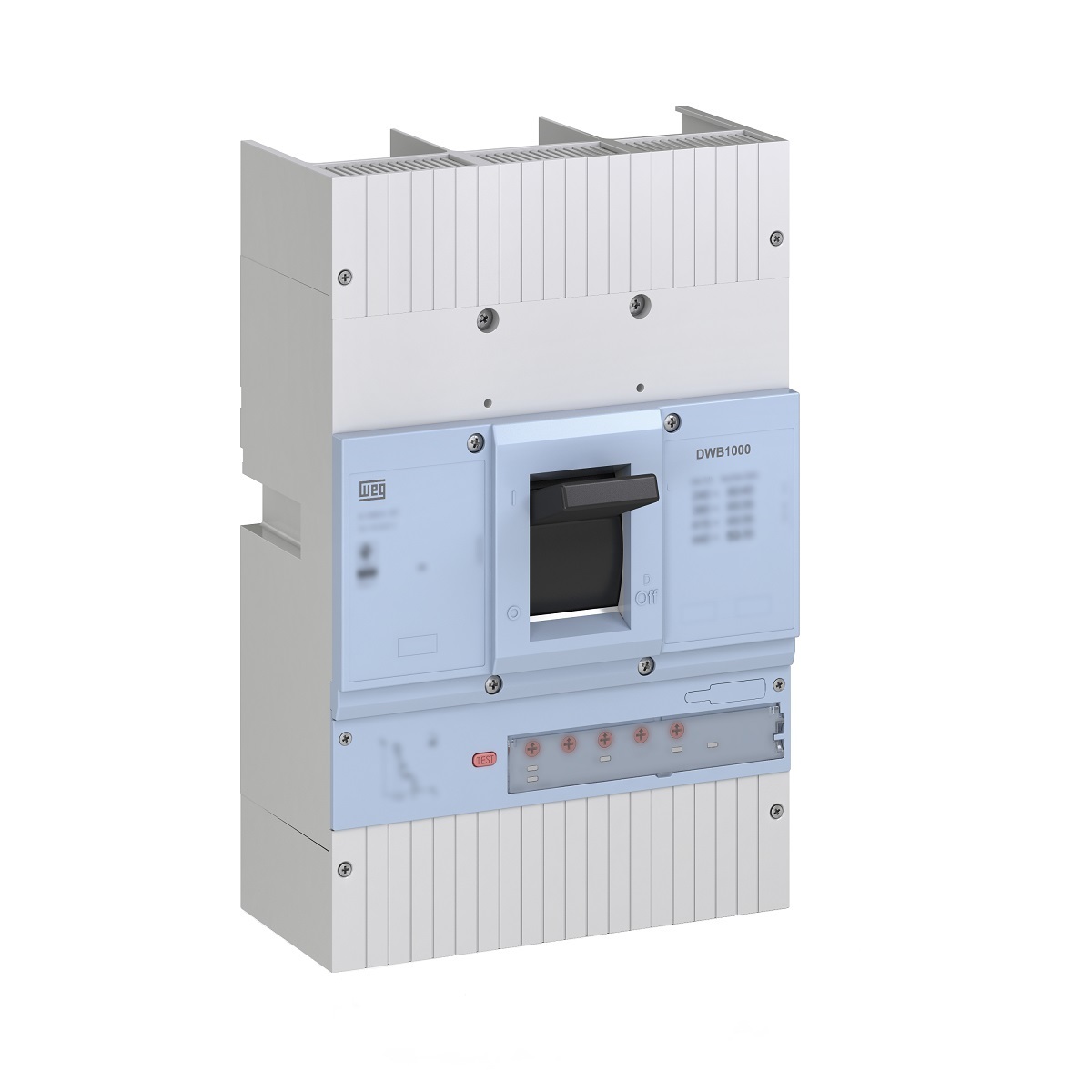

Interruptores hasta 1600A (Electrónicos)

Interruptor Tripolar Capacidad de Ruptura "S" - Protección Electrónica LSI

Código Referencia Descripción Consultar
82000471 DWB1000S1000-3ET Tripolar Capacidad de Ruptura S - Protección Electronica LSI 500-1000A - Icu 50kA (380VCA)
82000474 DWA1600S-E1250-3 Tripolar Capacidad de Ruptura S - Protección Electronica LSI 500-1250A - Icu 50kA (380VCA)
82000475 DWA1600S-E1600-3 Tripolar Capacidad de Ruptura S - Protección Electronica LSI 640-1600A - Icu 50kA (380VCA)

Interruptor Tripolar Capacidad de Ruptura "H" - Protección Electrónica LSI

Código Referencia Descripción Consultar
82000476 DWB1000H1000-3ET Tripolar Capacidad de Ruptura H - Protección Electronica LSI 640-1000A - Icu 65kA (380VCA)
82000482 DWA1600H-E1250-3 Tripolar Capacidad de Ruptura H - Protección Electronica LSI 500-1250A - Icu 65kA (380VCA)
82000483 DWA1600H-E1600-3 Tripolar Capacidad de Ruptura H - Protección Electronica LSI 640-1600A - Icu 65kA (380VCA)

Interruptor Tetrapolar Capacidad de Ruptura "S" - Protección Electrónica LSI

Código Referencia Descripción Consultar

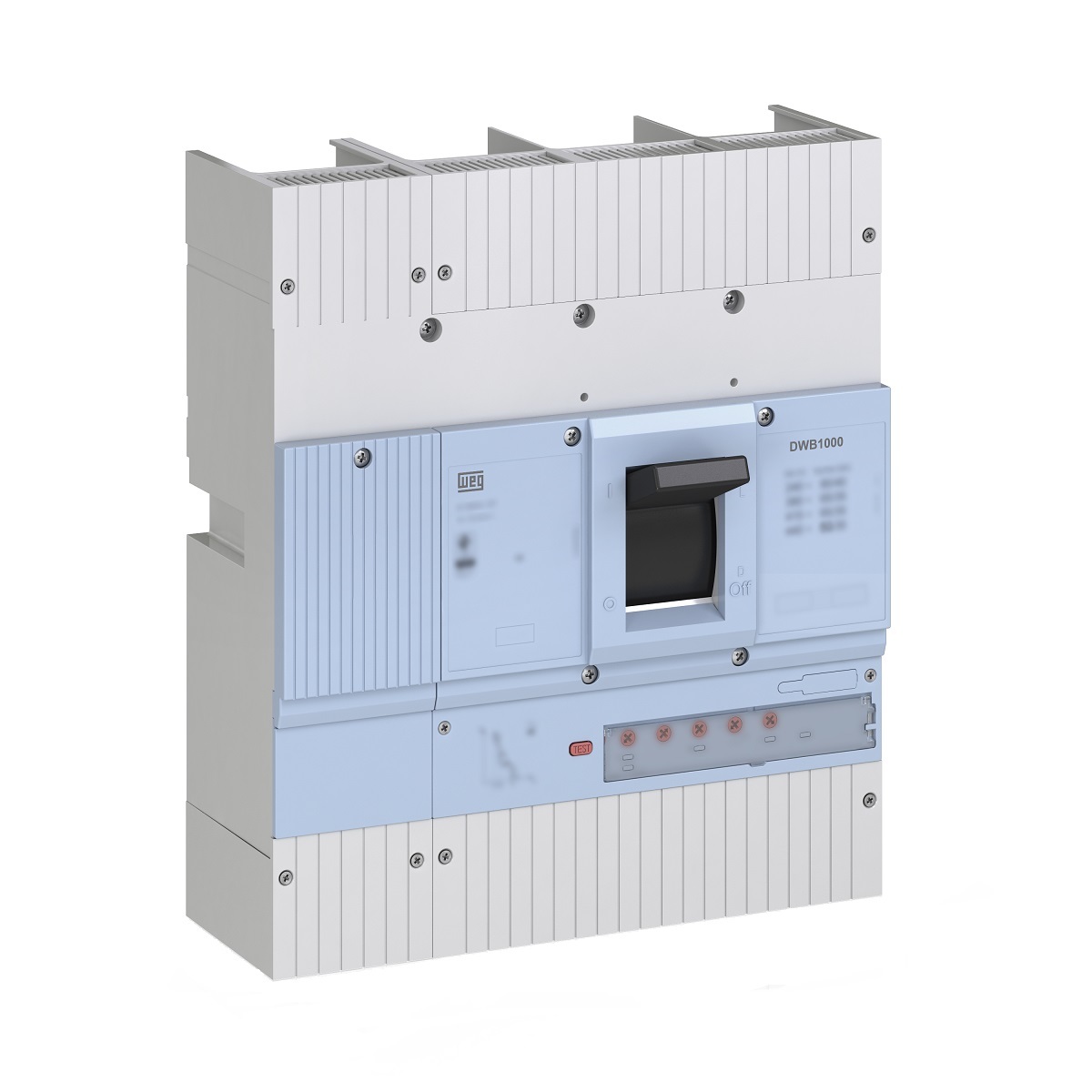

82000477 DWB1000S1000-4ET Tripolar Capacidad de Ruptura S - Protección Electronica LSI 640-1000A - Icu 50kA (380VCA)

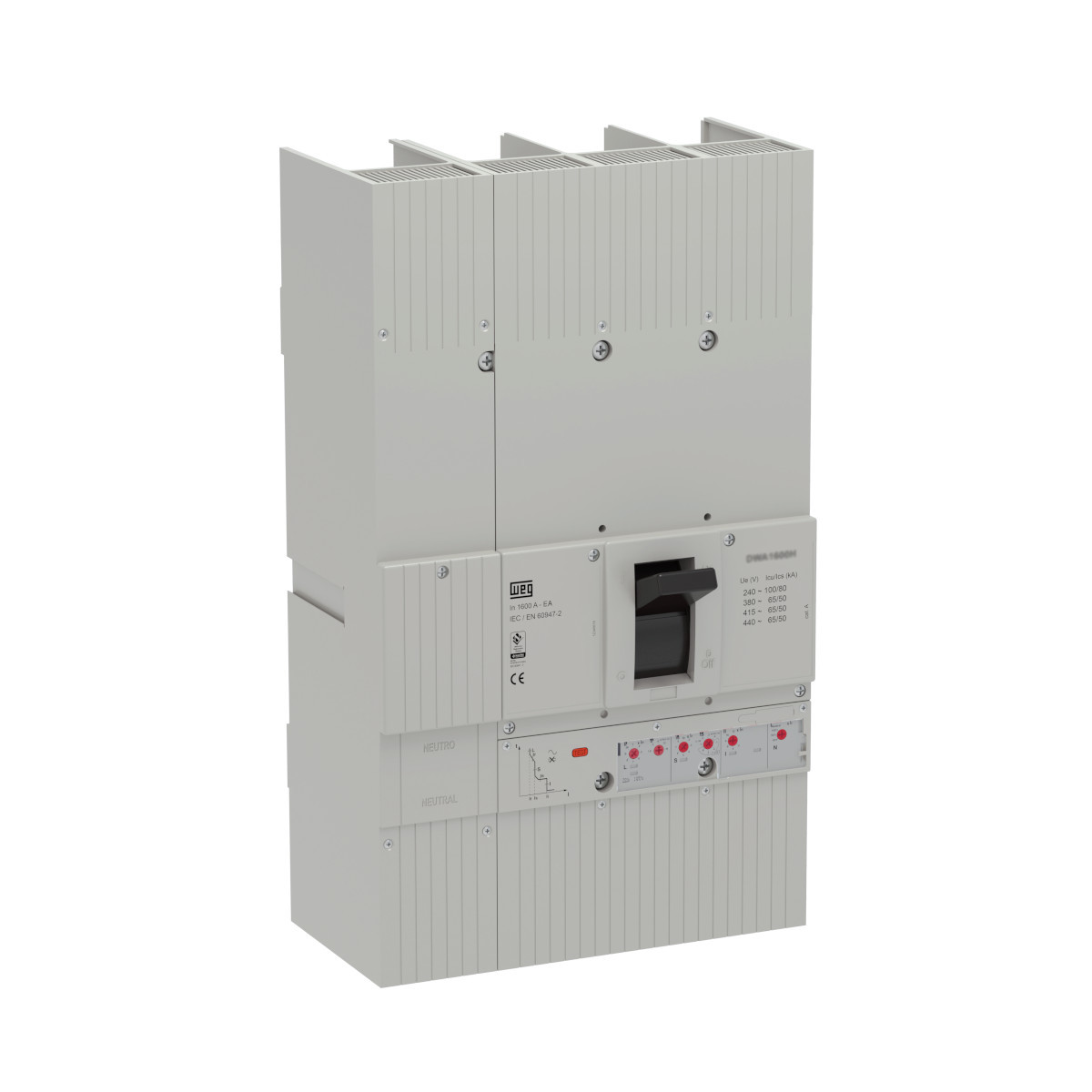

82000488 DWA1600S-E1250-4 Tetrapolar Capacidad de Ruptura S - Protección Electronica LSI 500-1250A - Icu 50kA (380VCA)
82000489 DWA1600S-E1600-4 Tetrapolar Capacidad de Ruptura S - Protección Electronica LSI 640-1600A - Icu 50kA (380VCA)

Interruptor Tetrapolar Capacidad de Ruptura "H" - Protección Electrónica LSI

Código Referencia Descripción Consultar
82000478 DWB1000H1000-4ET Tripolar Capacidad de Ruptura H - Protección Electronica LSI 640-1000A - Icu 65kA (380VCA)
82000492 DWA1600H-E1250-4 Tetrapolar Capacidad de Ruptura H - Protección Electronica LSI 500-1250A - Icu 65kA (380VCA)
82000493 DWA1600H-E1600-4 Tetrapolar Capacidad de Ruptura H - Protección Electronica LSI 640-1600A - Icu 65kA (380VCA)

Tabla de accesorios disponibles

Accesorios DWB160

  1. Interruptor DWB160
  2. Bobina de apertura por mínima tensión BS, bobina de apertura a distancia BD
  3. BC - bloque de contacto
  4. BFR - base fijación rápida (riel DIN)
  5. CT - conexión trasera (incluye tapa de protecciónde conexión trasera CP)
  6. BE - barra de extensión
  7. PB - separador de fases
  8. PC - terminal para cables (incluido en el interruptor)
  9. MP - marco frontal de puerta
  10. BLIM - enclavamiento mecánico
  11. PLW - bloqueo por candado
  12. MRXS - manija para puerta de tablero
  13. MRXL - manija para puerta de tablero (longitud de la manija 105 mm)

Accesorios DWB250

Accesorios para interruptores WEG DWB250
  1. Interruptor DWB250
  2. Bobina de apertura por mínima tensión BS, bobina de apertura a distancia BD
  3. BC - bloque de contacto
  4. BFR - base fijación rápida (riel DIN)
  5. PC - terminal para cables
  6. CT - conexión trasera (incluye tapa de protección de conexión trasera CP)
  7. BE - barra de extensión
  8. PB - separador de fases
  9. MP - marco frontal para puerta
  10. BLIM - enclavamiento mecánico
  11. PLW - bloqueo por candado
  12. MRXS - manija para puerta del tablero
  13. MRXL - manija para puerta del tablero (longitud de la manija 105 mm)

Accesorios DWB400

Accesorios para interruptores WEG DWB400
  1. Interruptor DWB400
  2. PC - terminal para cables
  3. BE - barra de extensión
  4. PLW - bloqueo por candado
  5. MRXL - manija para puerta del tablero (longitud de la manija 105mm)
  6. BLIM - enclavamiento mecánico
  7. MRI - manija rotativa interna
  8. MP - marco frontal de puerta
  9. PB - separador de fases
  10. Bobina de apertura por mínima tensión BS, bobina de apertura a distancia BD
  11. BC - bloque de contacto
  12. CT - conexión trasera (incluye tapa de protección de conexión trasera CP)

Accesorios DWB800

Accesorios para interruptores WEG DWB800
  1. Interruptor DWB800
  2. PC - terminal para cables
  3. CT - conexión trasera (incluye tapa de protección de conexión trasera CP)
  4. Bobina de apertura por mínima tensión BS, bobina de apertura a distancia BD
  5. BC/AL - bloque de contacto
  6. BE - barra de extensión
  7. PLW - bloqueo por candado
  8. BLIM - enclavamiento mecánico
  9. MP - marco frontal de puerta
  10. AM - accionamiento motorizado
  11. MRI - manija rotativa interna
  12. MRXL - manija para puerta de tablero (longitud de la manija 158 mm)

Accesorios DWB1000

Accesorios para interruptores WEG DWB1000
  1. Interruptor DWB1000
  2. PC - terminal para cables
  3. CT - conexión trasera (incluye tapa de protección de conexión trasera CP)
  4. Bobina de apertura por mínima tensión BS, bobina de apertura a distancia BD
  5. BC/AL - bloque de contacto
  6. BE - barra de extensión
  7. PLW - bloqueo por candado
  8. BLIM - enclavamiento mecánico
  9. MP - marco frontal para puerta
  10. AM - accionamiento motorizado
  11. MRI - manija rotativa interna
  12. MRXL - manija para puerta de tablero (longitud de la manija 158 mm)

Accesorios DWA1600

Accesorios para interruptores WEG DWB1600
  1. Interruptor DWB16000
  2. PC - terminal para cables
  3. CT - conexión trasera
  4. Bobina de apertura por mínima tensión BS, bobina de apertura a distancia BD
  5. BC/AL - bloque de contacto
  6. BE - barra de extensión
  7. PLW - bloqueo por candado
  8. BLIM - enclavamiento mecánico
  9. MP - marco frontal para puerta
  10. AM - accionamiento motorizado
  11. MRI - manija rotativa interna
  12. MRXL - manija para puerta de tablero (longitud de la manija 158 mm)
